Испарительные камеры — это высокоэффективные устройства теплопередачи, которые становятся все более популярными в различных отраслях промышленности благодаря своим исключительным термическим характеристикам. Как ведущий поставщик паровых камер, я рад углубиться во внутреннюю работу этих замечательных компонентов и изучить, как они могут произвести революцию в ваших решениях по управлению теплом.
Основы паровых камер
По своей сути паровая камера представляет собой двухфазное теплообменное устройство. Он состоит из герметичного корпуса, обычно изготовленного из меди или других материалов с высокой теплопроводностью. Внутри этого корпуса присутствует небольшое количество рабочей жидкости, обычно воды или специализированного теплоносителя. Внутренние стенки паровой камеры облицованы фитильной конструкцией.
Работу паровой камеры можно разделить на четыре основных этапа: испарение, поток пара, конденсация и возврат жидкости. Понимание каждого из этих этапов имеет решающее значение для понимания того, как паровые камеры достигают такой высокоэффективной теплопередачи.
Испарение: начало теплопередачи
Источник тепла – это то место, где начинается действие. Когда источник тепла, такой как высокопроизводительный процессор или энергоемкий светодиод, вступает в контакт с нижней поверхностью паровой камеры, тепло передается от источника к рабочей жидкости внутри камеры. Это тепло приводит к тому, что рабочая жидкость достигает точки кипения и начинает испаряться.
Структура фитиля играет жизненно важную роль во время испарения. Он равномерно распределяет жидкую рабочую жидкость по площади источника тепла. Это обеспечивает равномерное поглощение тепла, предотвращая появление горячих точек и обеспечивая эффективную передачу тепла. По мере испарения рабочего тела оно переходит из жидкого состояния в парообразное, поглощая при этом значительное количество скрытого тепла. Именно это скрытое поглощение тепла делает паровые камеры настолько эффективными при отводе большого количества тепла от концентрированного источника.
Поток пара: отвод тепла
После того как рабочая жидкость испарилась и превратилась в пар, она естественным образом движется в сторону более холодных областей паровой камеры. Это движение осуществляется за счет разницы давлений, создаваемой между горячей и холодной областями внутри камеры. Пар чрезвычайно подвижен и может быстро перемещаться по открытому пространству внутри камеры, унося с собой поглощенное тепло.
Конструкция паровой камеры спроектирована так, чтобы минимизировать сопротивление потоку пара. Внутреннее пространство тщательно продумано, чтобы позволить пару двигаться свободно и быстро. Способность пара быстро перемещаться от источника тепла к более холодным областям является ключевым фактором высокоскоростной теплопередачи паровых камер.
Конденсат: освобождение тепла
Когда пар достигает более холодных областей паровой камеры, он сталкивается с поверхностью, температура которой ниже точки росы. В результате пар конденсируется обратно в жидкое состояние. При конденсации выделяется скрытое тепло, поглощенное при испарении. Это высвободившееся тепло затем передается в окружающую среду через внешнюю поверхность паровой камеры или к прикрепленному к ней радиатору.
Например, в системе охлаждения ноутбука конденсированное тепло часто передается радиатору с прикрепленными вентиляторами, которые выдувают тепло из ноутбука. Эффективность процесса конденсации зависит от теплопроводности материала паровой камеры и конструкции охлаждающего механизма.
Жидкий возврат: завершение цикла
Завершающим этапом работы паровой камеры является возврат сконденсировавшейся жидкости обратно в зону источника тепла. Здесь структура фитиля играет еще одну важную роль. Благодаря капиллярному действию фитильная структура притягивает конденсированную жидкость обратно к источнику тепла. Капиллярное действие — это способность жидкости течь в узких пространствах без помощи или даже вопреки внешним силам, таким как гравитация.
Фитильная структура имеет поры определенного размера и капиллярные свойства, обеспечивающие эффективный возврат жидкости. Этот непрерывный цикл испарения, потока пара, конденсации и возврата жидкости позволяет паровым камерам работать непрерывно и эффективно передавать тепло от источника к поглотителю.
Преимущества паровых камер
Одним из основных преимуществ паровых камер является их высокая теплопроводность. Они могут обеспечить теплопроводность, которая значительно выше, чем у цельных металлических теплопроводников того же размера. Это означает, что они могут передавать тепло быстрее и на большие расстояния, что делает их идеальными для применений с высокой мощностью, где требуется быстрое рассеивание тепла.
Еще одним преимуществом является их способность равномерно распределять тепло. Исключая точки перегрева, паровые камеры обеспечивают постоянство температуры по всему теплогенерирующему компоненту. Это не только улучшает производительность компонента, но и продлевает срок его службы за счет снижения термического напряжения.
Паровые камеры также очень тонкие и легкие. Это делает их подходящими для применений, где пространство и вес являются критическими факторами, например, в мобильных устройствах и портативной электронике.
Применение паровых камер

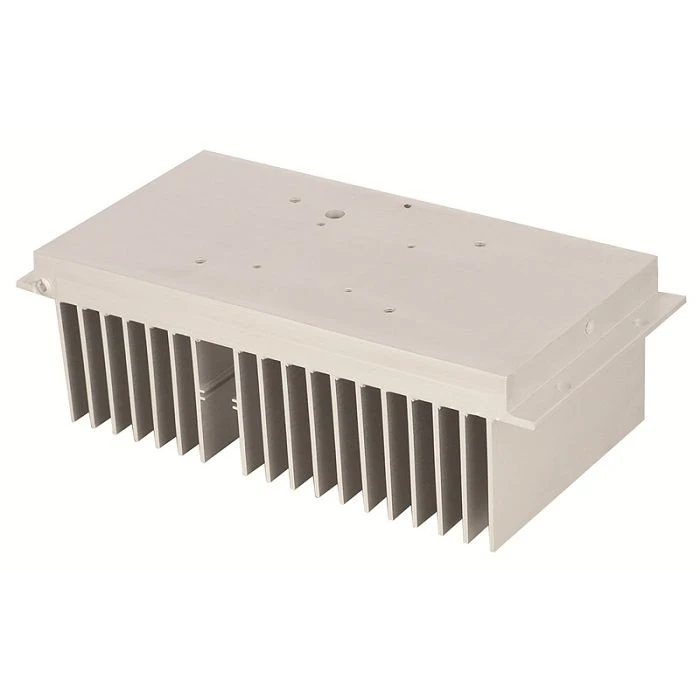

Универсальность паровых камер привела к их широкому использованию во многих отраслях промышленности. В электронной промышленности они используются в высококлассных ноутбуках, настольных компьютерах и серверах для охлаждения процессоров и графических процессоров.Теплоотвод с холодной передачейявляется отличным примером продукта, в котором используется технология паровой камеры для эффективного охлаждения.
В индустрии светодиодного освещения испарительные камеры помогают рассеивать тепло, выделяемое мощными светодиодами, обеспечивая более длительный срок службы и лучшее качество света.Охлаждающий радиатор с фазовым переходомразработан специально для такого типа приложений.
Испарительные камеры также используются в автомобильной промышленности для охлаждения силовой электроники в электрических и гибридных транспортных средствах. Они имеют решающее значение для поддержания производительности и надежности этих компонентов в условиях высоких нагрузок.Габаритный радиатор с паровой камеройпредлагает точное решение для потребностей автомобильного управления теплом.
Качество и индивидуализация в качестве поставщика
Как поставщик паровых камер, мы понимаем важность предоставления высококачественной продукции. Мы используем только лучшие материалы и соблюдаем строгие меры контроля качества на протяжении всего производственного процесса. Каждая испарительная камера тестируется на соответствие отраслевым стандартам или превосходит их.
Помимо стандартных продуктов, мы также предлагаем услуги по индивидуальному заказу. Мы можем работать с вами над проектированием и производством паровых камер, отвечающих вашим конкретным требованиям. Если вам нужен конкретный размер, форма или эксплуатационные характеристики, наша команда экспертов готова вам помочь.
Почему стоит выбрать наши паровые камеры
Наши испарительные камеры обладают рядом ключевых преимуществ, которые отличают их от конкурентов. Во-первых, у нас есть глубокое понимание науки, лежащей в основе технологии паровых камер. Эти знания позволяют нам оптимизировать процесс проектирования и производства для достижения максимально возможной производительности.
Во-вторых, у нас есть современное производственное оборудование, которое позволяет нам производить паровые камеры с высокой точностью и стабильностью. Это гарантирует, что вы получите продукт, обеспечивающий надежную и эффективную теплопередачу.
Наконец, наша приверженность обслуживанию клиентов непоколебима. Мы тесно сотрудничаем с нашими клиентами, чтобы понять их потребности и предложить наилучшие возможные решения. Если у вас есть какие-либо вопросы или вам нужна помощь, наша команда всегда готова помочь.
Контакт для закупок
Если вы хотите узнать больше о наших испарительных камерах или хотите разместить заказ, мы рекомендуем вам связаться с нами. Независимо от того, работаете ли вы в электронной, автомобильной или любой другой отрасли, где требуются эффективные решения по управлению теплом, наши испарительные камеры могут удовлетворить ваши потребности. Мы стремимся предоставить вам продукцию высочайшего качества и лучший сервис.
Ссылки
- Кавиани, Масуд. «Принципы конвективной теплопередачи». Спрингер, 2012.
- Incropera, Фрэнк П. и др. «Основы тепломассообмена». Уайли, 2017.
