Как надежный поставщик круглых радиаторов, я понимаю первостепенную важность обеспечения оптимального рассеивания тепла в различных приложениях. Проверка эффективности рассеивания тепла круглым радиатором является важным шагом в обеспечении его эффективности и надежности. Этот пост в блоге проведет вас через процесс тестирования эффективности рассеивания тепла круглым радиатором, предоставит идеи и практические советы, основанные на моем отраслевом опыте.
1. Понимание важности тестирования характеристик рассеивания тепла
Прежде чем углубляться в процесс тестирования, важно понять, почему тестирование характеристик рассеивания тепла имеет решающее значение. В электронных устройствах чрезмерное нагревание может привести к ряду проблем, включая снижение производительности, сокращение срока службы и даже полный выход из строя. Круглый радиатор играет жизненно важную роль в рассеивании тепла, выделяемого электронными компонентами, такими как светодиоды, силовые транзисторы и микропроцессоры. Проверяя эффективность рассеивания тепла круглым радиатором, вы можете убедиться, что он соответствует конкретным требованиям вашего приложения, что приведет к повышению надежности и производительности устройства.
2. Ключевые факторы, влияющие на эффективность рассеивания тепла
На эффективность рассеивания тепла круглым радиатором могут влиять несколько факторов. Понимание этих факторов необходимо для точного тестирования и оценки.

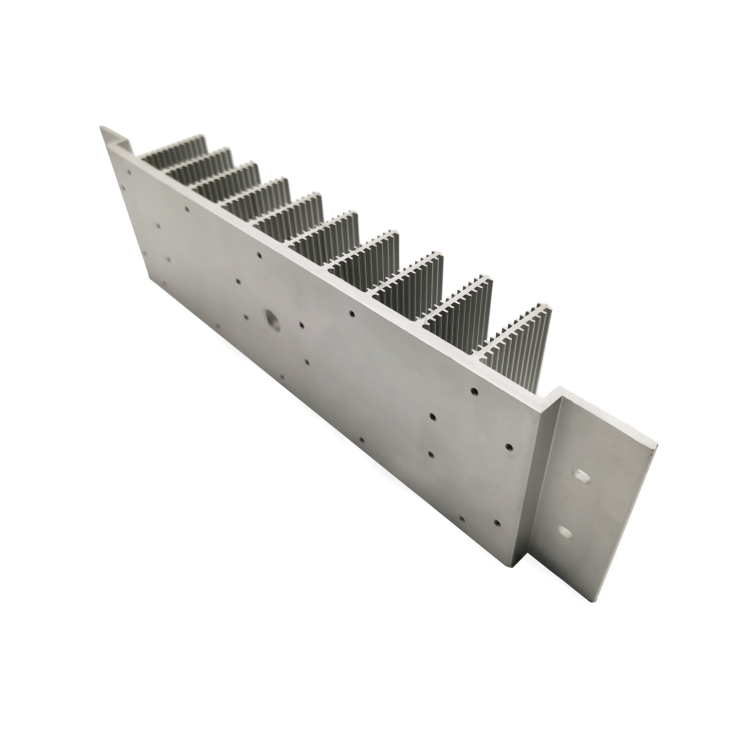

- Материал: Материал радиатора существенно влияет на его теплопроводность. Алюминий является популярным выбором для радиаторов из-за его превосходной теплопроводности, легкого веса и экономической эффективности. НашАлюминиевый светодиодный радиаторразработан для обеспечения эффективного рассеивания тепла в светодиодном освещении.
- Площадь поверхности: большая площадь поверхности обеспечивает больший теплообмен между радиатором и окружающей средой. Круглые радиаторы со сложной конструкцией ребер или увеличенной площадью поверхности могут повысить эффективность рассеивания тепла. НашКруглый экструдированный алюминиевый радиаторимеет уникальный дизайн, который максимально увеличивает площадь поверхности для оптимальной теплопередачи.
- Плотность и форма плавников: Плотность и форма ребер радиатора влияют на воздушный поток и скорость теплопередачи. Оптимизированная конструкция ребер может улучшить коэффициент конвективной теплопередачи, что приводит к улучшению рассеивания тепла.
- Расход воздуха: Наличие достаточного воздушного потока имеет решающее значение для эффективного рассеивания тепла. Принудительное воздушное охлаждение, например, с помощью вентилятора, может значительно повысить скорость теплопередачи за счет увеличения коэффициента конвективной теплопередачи.
3. Методы тестирования
3.1 Испытание термопары
- Принцип: Термопары — это датчики температуры, которые могут измерять температуру в определенных точках радиатора. Отслеживая изменения температуры с течением времени, вы можете оценить эффективность рассеивания тепла радиатором.
- Процедура:
- Прикрепите термопары к источнику тепла (например, светодиоду или силовому транзистору) и нескольким точкам радиатора, включая основание и ребра.
- Включите источник тепла и дайте системе достичь устойчивой температуры.
- Записывайте показания температуры через регулярные промежутки времени, пока температура не стабилизируется.
- Рассчитайте разницу температур между источником тепла и окружающей средой, а также распределение температуры по радиатору.
3.2 Тепловидение
- Принцип: Тепловизионные камеры могут улавливать инфракрасное излучение, испускаемое объектом, и создавать тепловое изображение, показывающее распределение температуры по его поверхности. Этот метод обеспечивает визуальное представление характеристик теплоотвода радиатора.
- Процедура:
- Поместите радиатор и источник тепла в контролируемую среду.
- Включите источник тепла и дайте системе достичь устойчивой температуры.
- Используйте тепловизионную камеру для получения теплового изображения радиатора.
- Проанализируйте тепловое изображение, чтобы определить горячие точки и оценить общее распределение температуры по радиатору.
3.3 Стендовые испытания
- Принцип: Стендовые испытания используются для измерения характеристик воздушного потока радиатора, включая падение давления и скорость воздушного потока. Эти параметры важны для оценки эффективности механизма охлаждения радиатора.
- Процедура:
- Установите радиатор на проточный стенд и подключите его к вентилятору или нагнетателю.
- Измерьте падение давления на радиаторе с помощью датчиков давления.
- Измерьте скорость воздушного потока с помощью анемометра или расходомера.
- Рассчитайте сопротивление воздуха и коэффициент конвективной теплопередачи на основе измеренных данных.
4. Среда и условия тестирования
Чтобы обеспечить точные и надежные результаты испытаний, важно контролировать среду и условия тестирования.
- Температура и влажность: В испытательной среде должна быть стабильная температура и уровень влажности. Колебания температуры и влажности могут повлиять на скорость теплопередачи и точность результатов испытаний.
- Расход воздуха: Поток воздуха вокруг радиатора должен быть постоянным и хорошо контролируемым. Избегайте любых препятствий или неровностей на пути воздушного потока, которые могут повлиять на эффективность рассеивания тепла.
- Источник тепла: Источник тепла, используемый для испытаний, должен точно имитировать реальные условия эксплуатации. Сюда входят выходная мощность, скорость выделения тепла и тепловые характеристики источника тепла.
5. Интерпретация результатов теста
После завершения тестирования пришло время интерпретировать результаты испытаний и оценить эффективность рассеивания тепла круглым радиатором.
- Снижение температуры: Рассчитайте разницу температур между источником тепла с радиатором и без него. Значительное снижение температуры указывает на то, что радиатор эффективно рассеивает тепло.
- Распределение температуры: Проанализируйте распределение температуры по радиатору, чтобы выявить любые горячие точки или области плохой теплопередачи. Равномерное распределение температуры желательно для оптимального рассеивания тепла.
- Воздушный поток и падение давления: Оцените характеристики воздушного потока радиатора, включая скорость воздушного потока и падение давления. Высокая скорость воздушного потока и низкий перепад давления указывают на эффективное движение воздуха через радиатор.
6. Постоянное улучшение и оптимизация.
По результатам испытаний можно выявить области для улучшения и оптимизировать конструкцию круглого радиатора. Это может включать корректировку конструкции ребер, изменение материала или улучшение управления воздушным потоком. Постоянное совершенствование необходимо для обеспечения соответствия радиатора меняющимся требованиям ваших приложений.
7. Заключение
Тестирование характеристик рассеивания тепла круглым радиатором является важным процессом для обеспечения его эффективности и надежности в различных приложениях. Понимая ключевые факторы, влияющие на эффективность рассеивания тепла, используя соответствующие методы тестирования и контролируя среду и условия тестирования, вы можете получить точные и надежные результаты испытаний. Эти результаты затем можно использовать для оценки производительности радиатора, определения областей для улучшения и оптимизации его конструкции.
В нашей компании мы стремимся предоставлять высококачественные круглые радиаторы, соответствующие самым строгим стандартам производительности. НашКруглый экструдированный алюминиевый радиаториАлюминиевый светодиодный радиаторпредназначены для обеспечения эффективного отвода тепла для широкого спектра применений, включая светодиодное освещение и системы охлаждения пивных автоматов. Если вы ищете надежное решение для теплоотвода, мы приглашаем вас связаться с нами для консультации. Мы будем рады обсудить ваши конкретные требования и помочь вам выбрать правильный радиатор для вашего применения.
Ссылки
- Incropera, FP, и ДеВитт, DP (2002). Основы тепломассообмена (5-е изд.). Уайли.
- Холман, JP (2002). Теплопередача (9-е изд.). МакГроу-Хилл.
- Краус А.Д. и Бар-Коэн А. (2001). Термический анализ и контроль электронного оборудования. Уайли.
